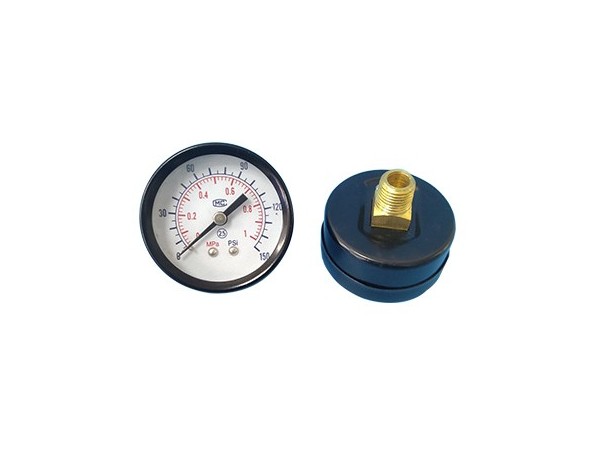

壓力表由導壓系統、齒輪傳動機構、示數裝置和外殼所組成。壓力表通過表內的不銹鋼敏感元件（波登管、膜盒、波紋管）的彈性形變，再由表內機芯的轉換機構將彈性形變傳導至指針，引起指針轉動來顯示壓力。充油壓力表(一般為硅油或甘油)，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。不銹鋼壓力表具有較強的防被測......
壓力表由導壓系統、齒輪傳動機構、示數裝置和外殼所組成。壓力表通過表內的不銹鋼敏感元件（波登管、膜盒、波紋管）的彈性形變，再由表內機芯的轉換機構將彈性形變傳導至指針，引起指針轉動來顯示壓力。

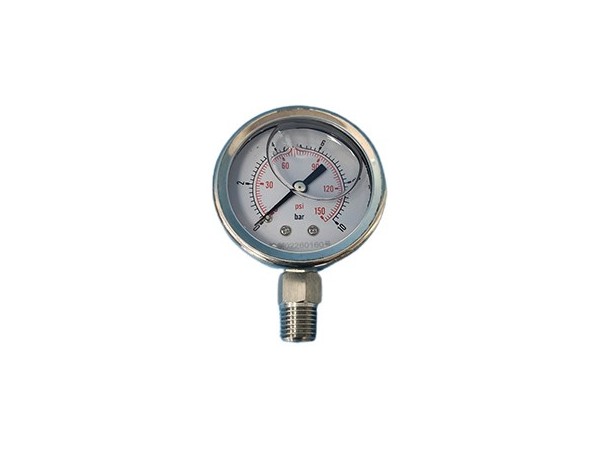

充油壓力表(一般為硅油或甘油)，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。 不銹鋼壓力表具有較強的防被測介質腐蝕和抗環境腐蝕的能力。適用于腐蝕性較強的介質和惡劣的外部腐蝕環境中。

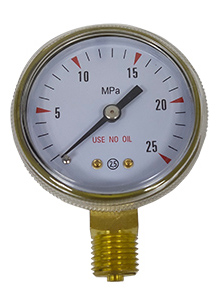

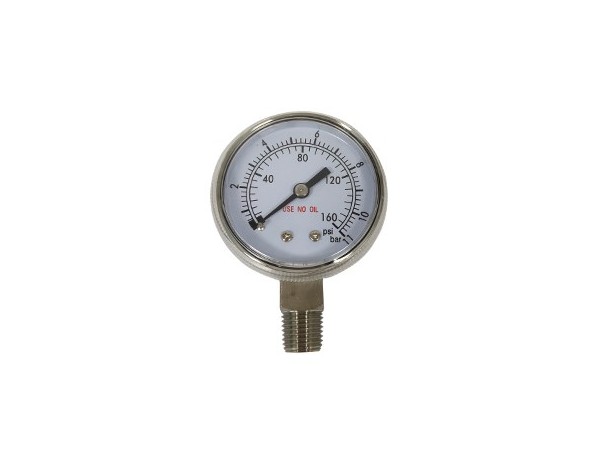

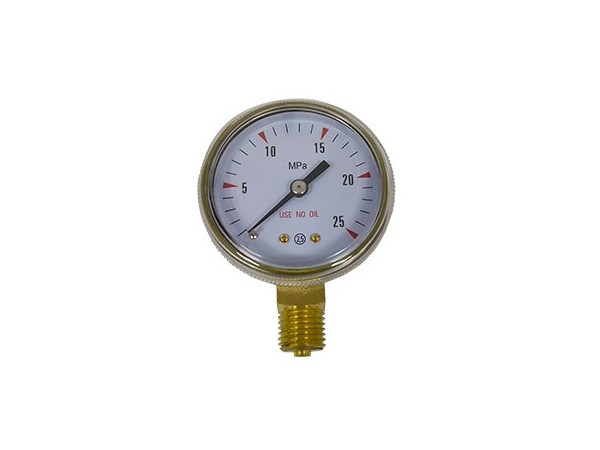

沃原G20系列壓力表主要使用于減壓器及管路系統壓力顯示，壓力表常規規格為2",進氣螺紋為1/4"NPT，壓力表精度為2.5級，1.6級。
● 精度等級 ：±1.6% ；±2.5%。
● 表殼直徑：50mm ;60mm。
● 表殼材質：304不銹鋼 ，316不銹鋼，黃銅或黃銅鍍鎳。
● 殼形式：安全殼構造，隔板裝置后釋放。
● 彈性元件及接頭體材質：304； 316，彈性元件與接頭體氬弧焊接 。
● 機芯材質： 304不銹鋼，316不銹鋼。
● 接頭螺紋：1/4NPT，M14×1.5；G1/4等。
● 測量范圍：－0.1~0 MPa或,0.1~600 MPa（其他可定制）
● 指針： 普通
● 表玻璃： 有機玻璃、安全型雙層玻璃
● 耐震型充填材質： 甘油98%
● 使用環境溫度：
1）-25~70℃(外殼內充液)
2）-40~70℃(外殼內不充液)
● 溫度影響：不大于0.4%/10℃(使用溫度偏離20±5℃)
| 訂購指南 ORDERING INFORMATION |
|

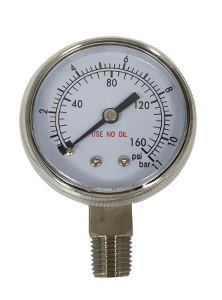

不銹鋼壓力表型號2.5級(psig/bar) |
量程(psig/bar) |

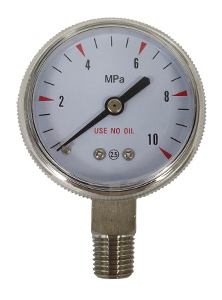

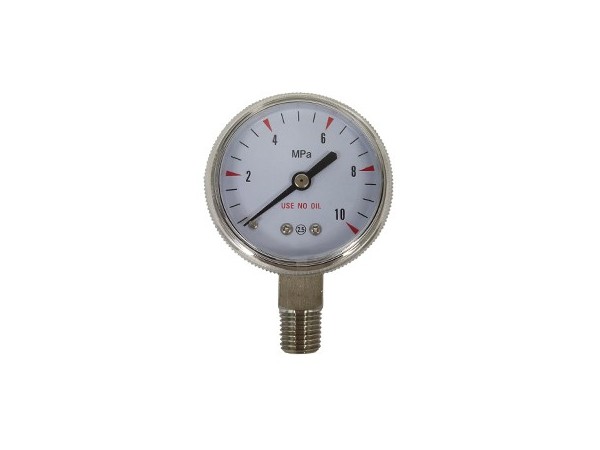

不銹鋼壓力表型號2.5級(MPa) |
量程(MPa) |
|
FG20L-30 |
-30-30Psi/2bar |
FG20L-0M |
-0.1-0MPa |
|
FG20L-100 |
-30-100Psi/7bar |
G20L-0.16M |
0-0.16MPa |
|
FG20L-100 |
-20-100Psi/7bar |
G20L-0.25M |
0-0.25MPa |
|
G20L-30 |
0-30Psi/2bar |
G20L-0.4M |
0-0.4MPa |
|
G20L-100 |
0-100Psi/7bar |
G20L-1M |
0-1MPa |
|
G20L-150 |
0-150Psi/10bar |
G20L-1.6M |
0-1.6MPa |
|
G20L-160 |
0-160Psi/11bar |
G20L-2.5M |
0-2.5MPa |
|
G20L-200 |
0-200Psi/14bar |
G20L-16M |
0-16MPa |
|
G20L-300 |
0-300Psi/20bar |
G20L-4M |
0-4MPa |
|
G20L-600 |
0-600Psi/40bar |
G20L-6M |
0-6MPa |
|
G20L-1000 |
0-1000Psi/70bar |
G20L-10M |
0-10MPa |
|
G20L-1600 |
0-1600Psi/110bar |
G20L-16M |
0-16MPa |
|
G20L-3000 |
0-3000Psi/200bar |
G20L-25M |
0-25MPa |
|
G20L-4000 |
0-4000Psi/280bar |
G20L-40M |
0-40MPa |
|
G20L-6000 |
0-6000Psi/400bar |
G20L-60M |
0-60MPa |
|
|
|
|
|
|
不銹鋼1.6級壓力表型號(MPa) |
量程(MPa) |

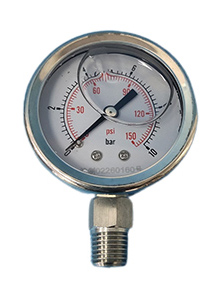

不銹鋼充油壓力表型號(psig/bar) |
量程(psig/bar) |
|
JG20L-0.16M |
0-1.6MPa |
YG20L-150 |
0-150Psi/10bar |
|
JG20L-2.5M |
0-2.5MPa |
YG20L-230 |
0-230Psi/16bar |
|
JG20L-160 |
0-160Psi/11bar |
YG20L-350 |
0-350Psi/25bar |
|
JG20L-300 |
0-300Psi/20bar |
YG20L-600 |
0-600Psi/40bar |
|
JG20L-600 |
0-600Psi/40bar |
YG20L-1500 |
0-1500Psi/100bar |
|
JG20L-3000 |
0-3000Psi/200bar |
|
|
|
JG20L-4000 |
0-4000Psi/280bar |
|
|
|
|
|
|
|
|

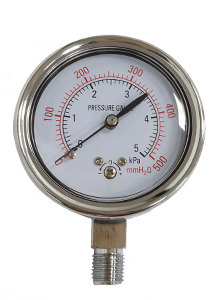

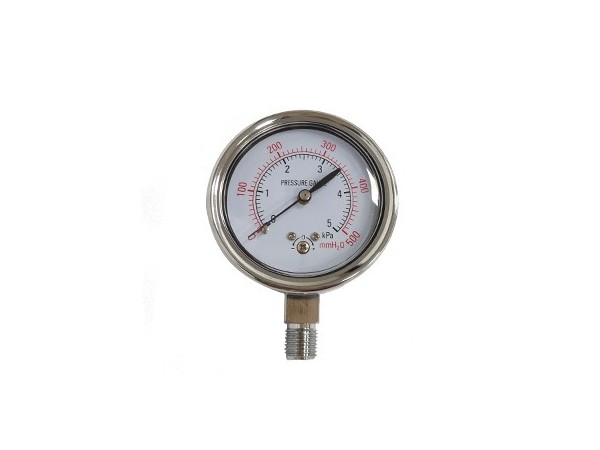

微壓壓力表型號 |
量程(KPa) |

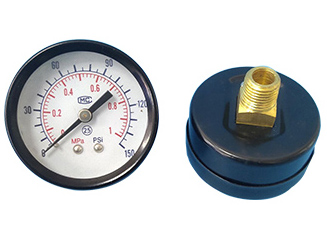

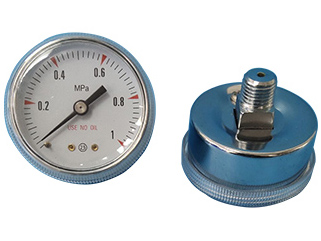

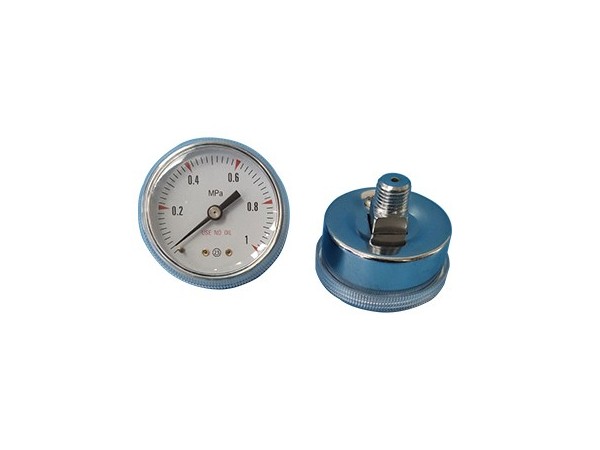

軸向壓力表型號 |
量程(KPa) |
|
G20L-5K |
0-5KPa |
ZG20L-6M(黃銅） |
0-6MPa |
|
G20L-10K |
0-10KPa |
ZG20L-150(黃銅） |
0-150PSI/1MPa |
|
G20L-16K |
0-16KPa |
ZG20L-1M(黃銅鍍鎳） |
0-1MPa |
|
G20L-30K |
0-30KPa |
|
|
|
G20L-60K |
0-60KPa |
|
|
|
G20L-100K |
0-100KPa |
|
|
