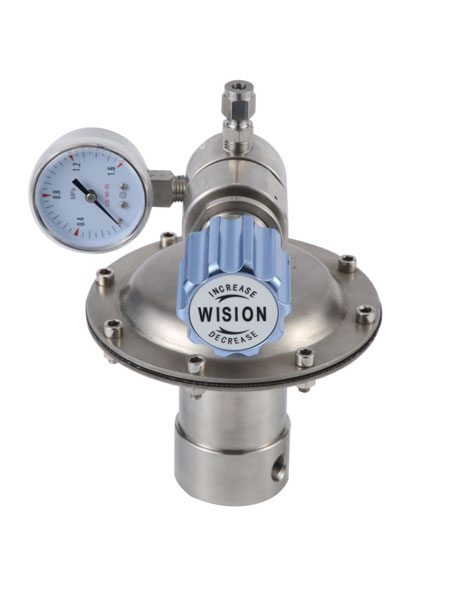

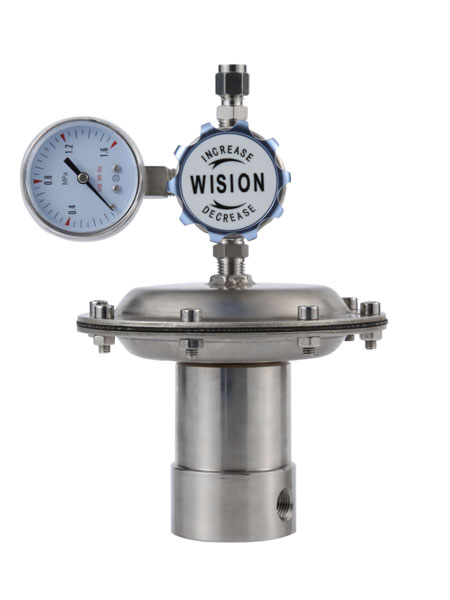

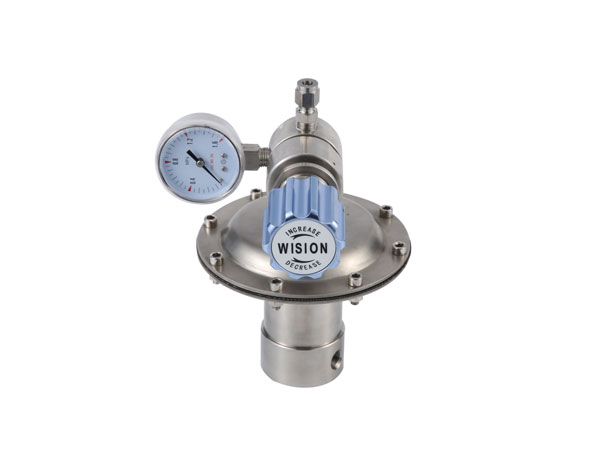

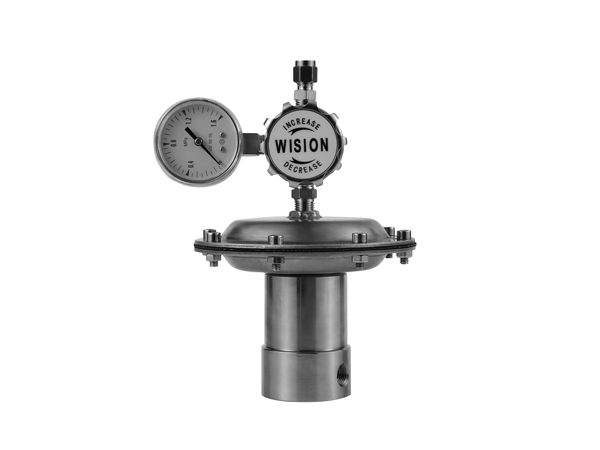

XRW72高壓系列先導背壓閥，不銹鋼膜片壓力傳輸，壓力控制準確，用于調節上游壓力，適用氣體、標準氣體、腐蝕性氣體, 液體等，與減壓閥配合使用。
先導背壓閥是通過調節減壓閥的輸出壓力來控制主閥的閥前壓力，壓力在調節范圍內可任意調節，連續控制，實現背壓的連續、無級調節，可以遠程控制、氣動控制等多種控制方式，閥前背壓受減壓閥輸出壓力的控制，可以相等，也可以按一定比例變化，氣控比率1：1到1:100。先導背壓閥適用于流體壓力需要遠程控制、精確控制的使用場合。
● 母體與膜片采用硬密封形式。
● 可以遠程控制，氣動控制等多種控制方式。
● 氣源：壓縮空氣壓力0-7bar。
● 動作靈敏，精度高。
● 實驗室。
● 氣體分析測試。
● 流體控制。
● 石油化學工業。
● 測試設備。
| ? 最大調節壓力：6000,10000psig |
| ? 調節壓力：5~500，5~800，10~1500，15~2500，25~4000，50~6000，，200~10000psig |
| ? 安全測試壓力：150% 最大額定壓力 |
| ? -40℃至＋100℃（大于100℃咨詢技術） |
| ? 泄漏：無氣體泄露 |
| ? Cv值：0.06，0.08，0.2，0.4，0.6，1.2，2 |
| ? 氣控比率1：1到1:100 |
| ? 線性度：±5%F.S以下 |
| ? 靈敏度：±3%F.S以下 |
| ? 精度：±5%F.S以下 |
| ? 母體：316L，Brass，C276，TA2，不銹鋼襯氟 |
| ? 上蓋：304 |
| ? O型圈：Buna-N， Viton，四氟加碳纖維 |
| ? 閥座：PCTFE，Teflon， Vespel |
| ? 密封件: PCTFE |
| ? 閥芯頂桿： 316L，司太萊合金，炭化鎢 |
| 訂購指南 ORDERING INFORMATION | |||||||
| 系列型號 | 母體材質 | 母體孔位 | 調節壓力 | 壓力表 | 進氣形式 | 出氣形式 | 選項 |
| XRW72先導背壓閥 | L | A | G | G | O2 | O2 | P |
|
L:316L S:304 B:Brass C:C276 T:TA2 CF:襯氟 （其他可定制） |
A B |
L:0-500psig K:0-800psig I:10-1500psig H:15-2500psig G:25-4000psig Q:50-6000psig |
G:附壓力表 （Mpa) P:附壓力表 （psig/bar) W:無壓力表 |
00:1/4NPT(F) 01:1/4NPT(M) 02:3/8NPT(F) 03:3/8NPT(M) 04:1/2NPT(F) 06:3/4NPT(F) 08:1"NPT(F) 10:1-1/4"NPT(F) 12:1-1/2"NPT(F) 14:2"NPT(F) 其他形式接頭可供選擇 |
00:1/4NPT(F) 01:1/4NPT(M) 02:3/8NPT(F) 03:3/8NPT(M) 04:1/2NPT(F) 06:3/4NPT(F) 08:1"NPT(F) 10:1-1/4"NPT(F) 12:1-1/2"NPT(F) 14:2"NPT(F) 其他形式接頭可供選擇 |
P:面板式安裝 | |
