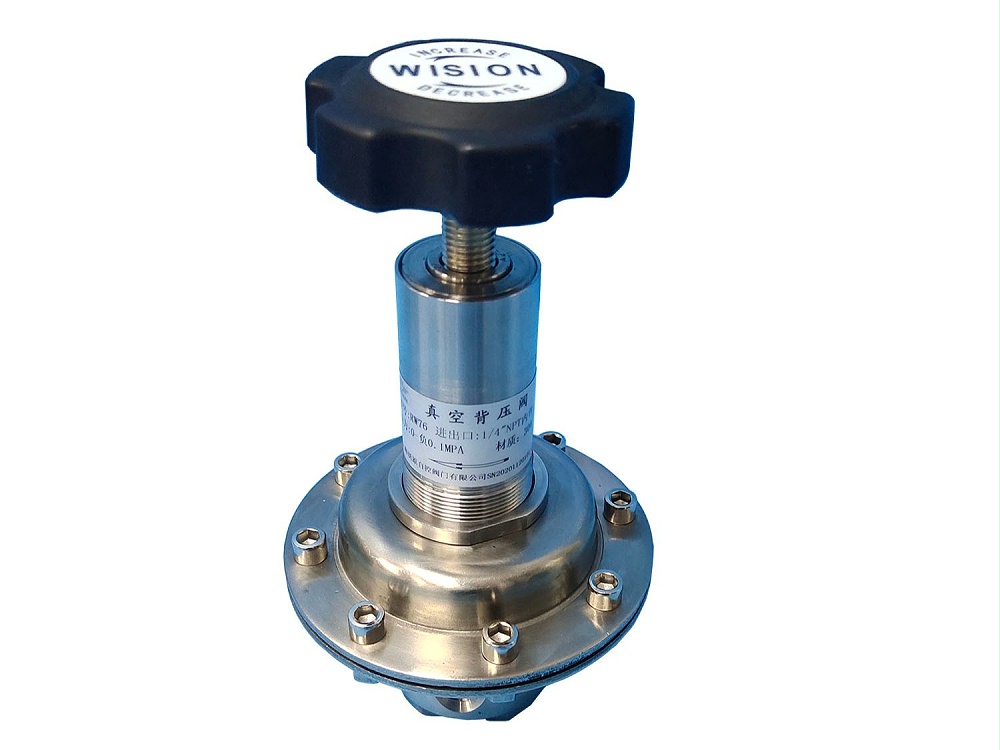

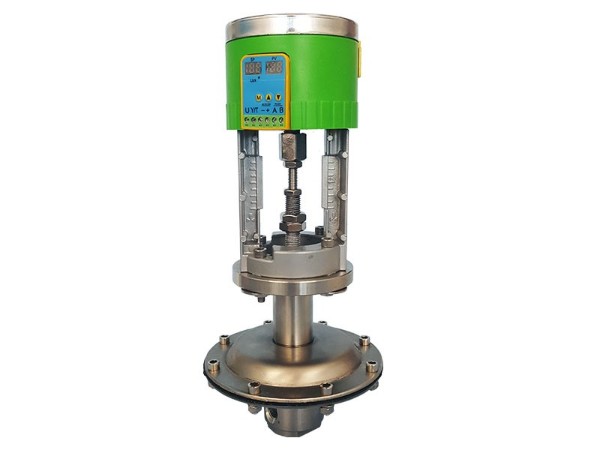

RW76系列真空背壓閥，不銹鋼膜片壓力傳輸，壓力控制準確，用于調節管道真空壓力的大小，適用于標準氣體、腐蝕性氣體、液體等。可面板安裝。
RW76系列真空背壓閥，不銹鋼膜片壓力傳輸，壓力控制準確，用于調節管道真空壓力的大小，適用于標準氣體、腐蝕性氣體、液體等。可面板安裝。
● 母體與膜片采用軟密封形式
● 母體螺紋：1/4"-2" NPT（F）
● 可采用面板式或墻式安裝
● 實驗室
● 氣體分析
● 流體控制
● 石油化學工業
● 測試設備
| ? 最大輸入壓力：28inHg（vac），（-14.5psig），0~-7.5psig |
| ? 設計試驗壓力：最大額定壓力的150% |
| ? 泄漏：內部無氣體泄漏，外部≤2*10-8，大氣壓·毫升/秒氦氣 |
| ? 適應溫度 ：-40℃至＋100℃（大于100℃咨詢技術） |
| ? Cv值： 0.06~17 |
| ? 母體：316L, Brass，304, C276, TA2, PVDF，PTFE，不銹鋼襯氟 |
| ? 膜 片:316L,C276,PTFE，NBR, VITON, EPDM, PEEK |
| ? O型圈：NBR,VITON,EPDM,PTFE |
| ? 閥 座: PTFE，PCTFE, PEEK，Vespel, 316L |
| ? 彈 簧: 316L |
| ? 閥芯頂桿: 316L |
| 訂購指南 ORDERING INFORMATION | |||||||
| 系列型號 | 母體材質 | 母體孔位 | 調節壓力 | 壓力表 | 進氣形式 | 出氣形式 | 選項 |
|

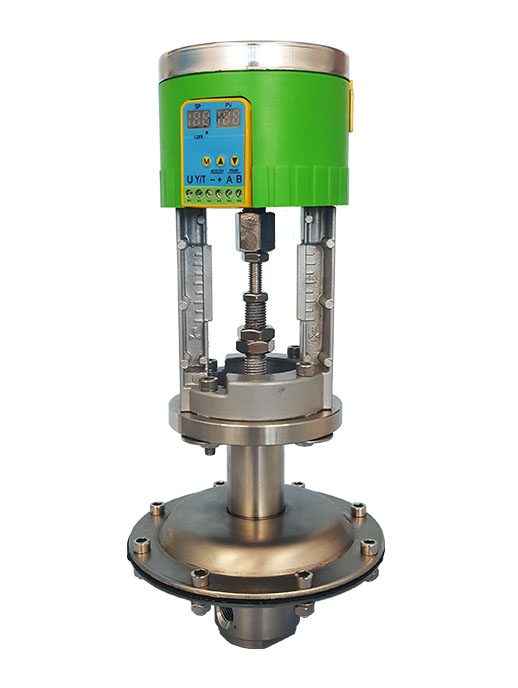

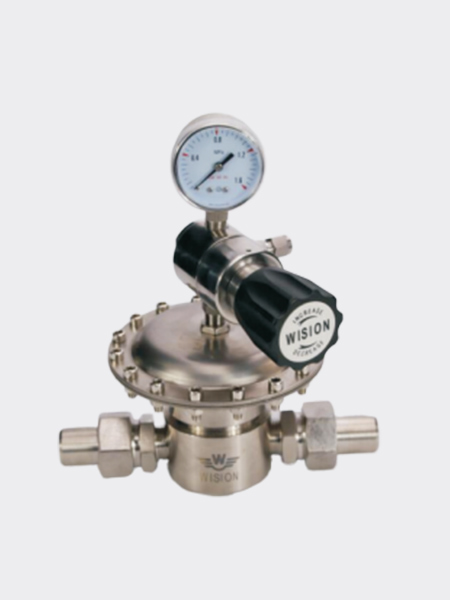

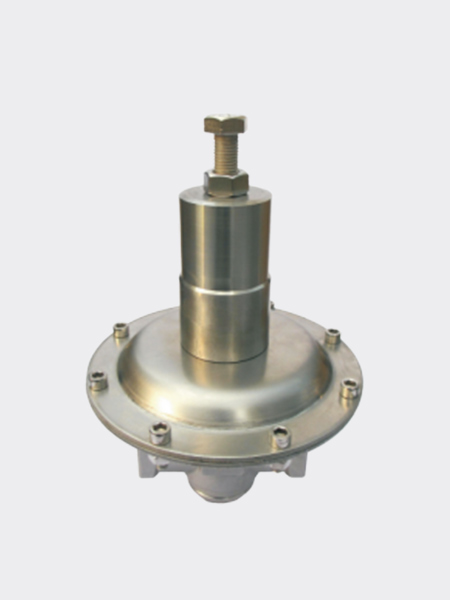

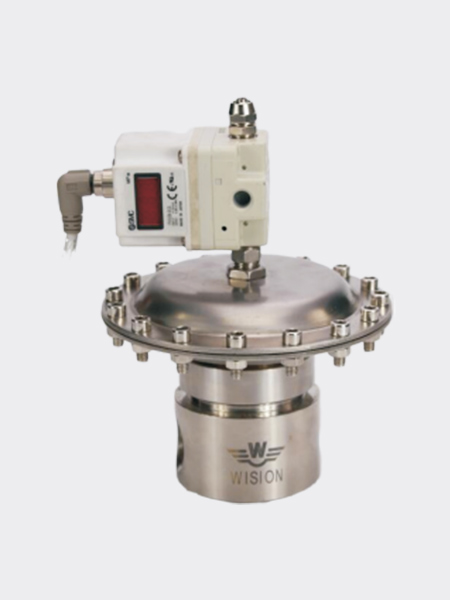

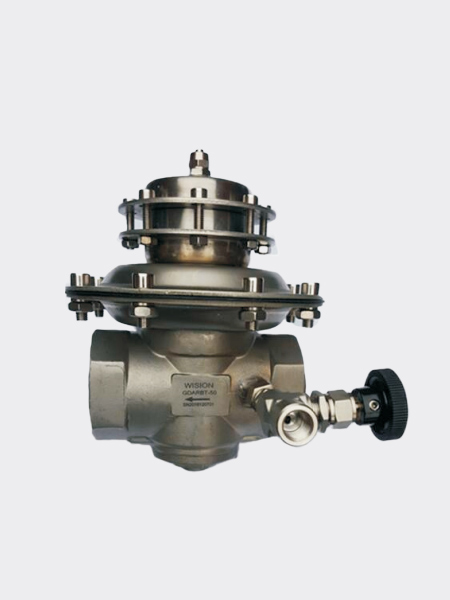

RW76真空背壓閥 HTRW76高溫背壓閥 ARW76氣控背壓閥 XRW76先導背壓閥 LRW76液體背壓閥 ERW76電動背壓閥 EARW76電氣比例背壓閥 |
L | B | D | G | O2 | O2 | P |
|
L:316L B:Brass S:304 C:C276 T:TA2 PD:PVDF PF:PTFE CF:襯氟 |

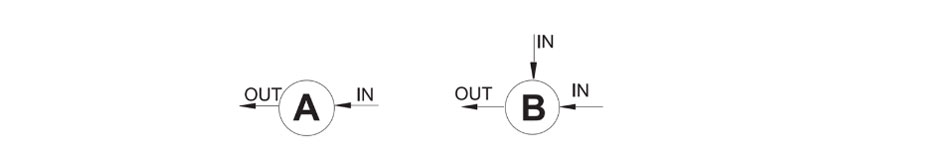

A B |
D:0-0.05MPA(-7.5PSIG) K:0-0.1MPA(-14.5PSIG) |
G:附壓力表 （Mpa) P:附壓力表 （psig/bar) W:無壓力表 |
00:1/4NPT(F) 02:3/8NPT(F) 04:1/2NPT(F) 06:3/4NPT(F) 08:1"NPT(F) 10:1-1/4"NPT(F) 12:1-1/2"NPT(F) 14:2"NPT(F) 其他形式接頭可供選擇 |
00:1/4NPT(F) 02:3/8NPT(F) 04:1/2NPT(F) 06:3/4NPT(F) 08:1"NPT(F) 10:1-1/4"NPT(F) 12:1-1/2"NPT(F) 14:2"NPT(F) 其他形式接頭可供選擇 |
P:面板式安裝 | |
