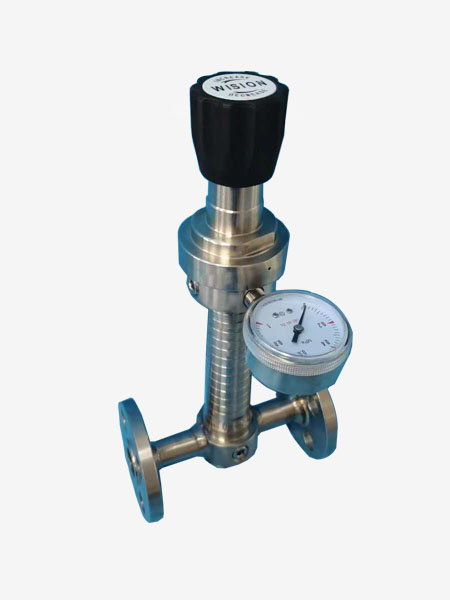

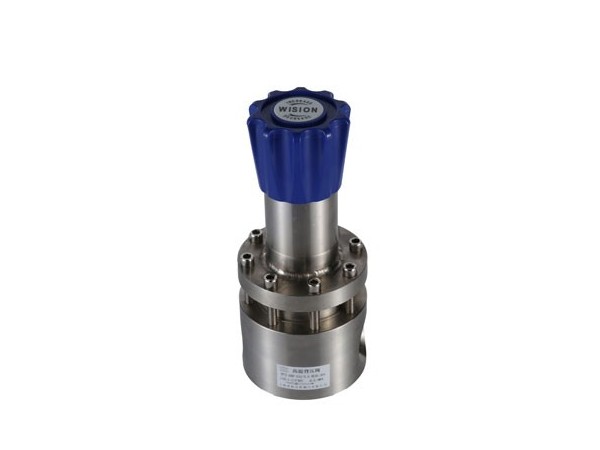

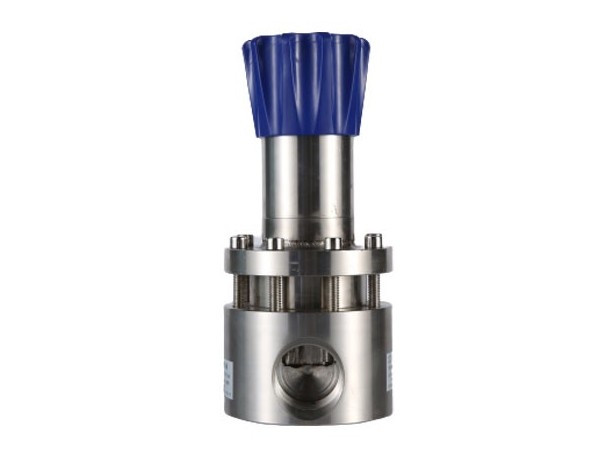

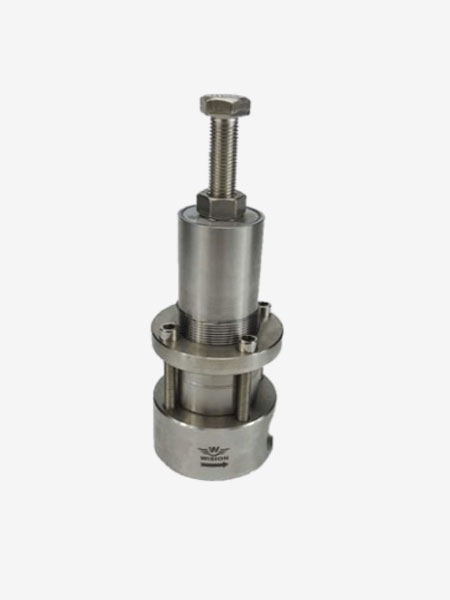

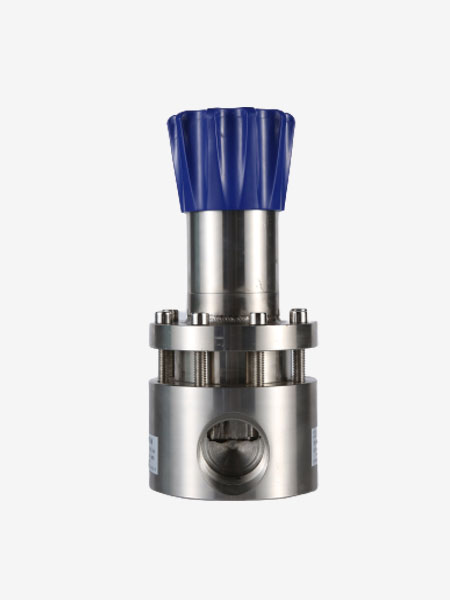

高溫背壓閥HTWBF

HTWBF系列高溫背壓閥，采用膜片壓力傳輸，用于泵的出口, 穩定壓力, 穩定流量，防止液體回流，與阻尼器配合使用，減小流體波動，用于高溫介質。

服務熱線： 021-60528933

在線咨詢

如某些泵的流量隨壓力變化較大，可在泵的出口處設置背壓閥，使泵的輸出流量穩定，這時一般選擇背壓閥的壓力為泵的實際使用壓力或略小于泵的使用壓力。出口管道上的單向閥用于防止液體回流，背壓閥用于保持泵出口有一恒定壓力。

● 為背壓閥的兩端管路提供壓力差

● 防止虹吸現象的發生，消除投加點壓力波動所引起的投加量變化

● 和脈動阻尼器配合使用減小水錘對系統的危害

● 保護管路、彎頭、接頭，減小壓力波動的沖擊

● 與其他管路元件如脈動阻尼器配合使用才能發揮最大效用

? 調節壓力控制范圍：0-1bar，0-3bar，0-7bar，0-10bar

? 安全測試壓力：150% 最大額定壓力

? 適用溫度： 100℃至+200℃（大于200℃咨詢技術）

? 內泄漏率：無氣體泄漏

? Cv值：0.6，1.2，2，2.6，3.8，5.1，8，11，13，17，25，36，50，75

? 閥體：316L, 304, C276, TA2, 不銹鋼襯氟

? 膜片: 316L,C276 , PTFE,EPDM, PEEK, 四氟復合膜片

? O型圈：VITON,EPDM,PTFE

? 閥座: PTFE, PEEK, Vespel, 316L

? 彈簧：316L

? 閥芯頂桿：316L

訂購指南 ORDERING INFORMATION
系列型號	母體材質	母體孔位	公稱通徑	連接方式RC/NPT	調節壓力	膜片	壓力表
HTWBF高溫背壓閥	L:316L S:304 C:C276 T:TA2 CF:襯氟	A B	6 32 8 40 10 50 15 65 20 80 25 100	1/8" 1.25" 1/4" 1.5" 3/8" 2" 1/2" 2.5" 3/4" 3" 1" 4" 法蘭連接可訂制,代號：F	I:0-1bar H:0-3bar G:0-7bar Q:0-10bar	1、316L 2、C276 3、PTFE 4、VITON 5、EPDM 6、PEEK 7、四氟復合膜片	G:附壓力表（MPa) P:附壓力表（psig/bar) W:無壓力表
