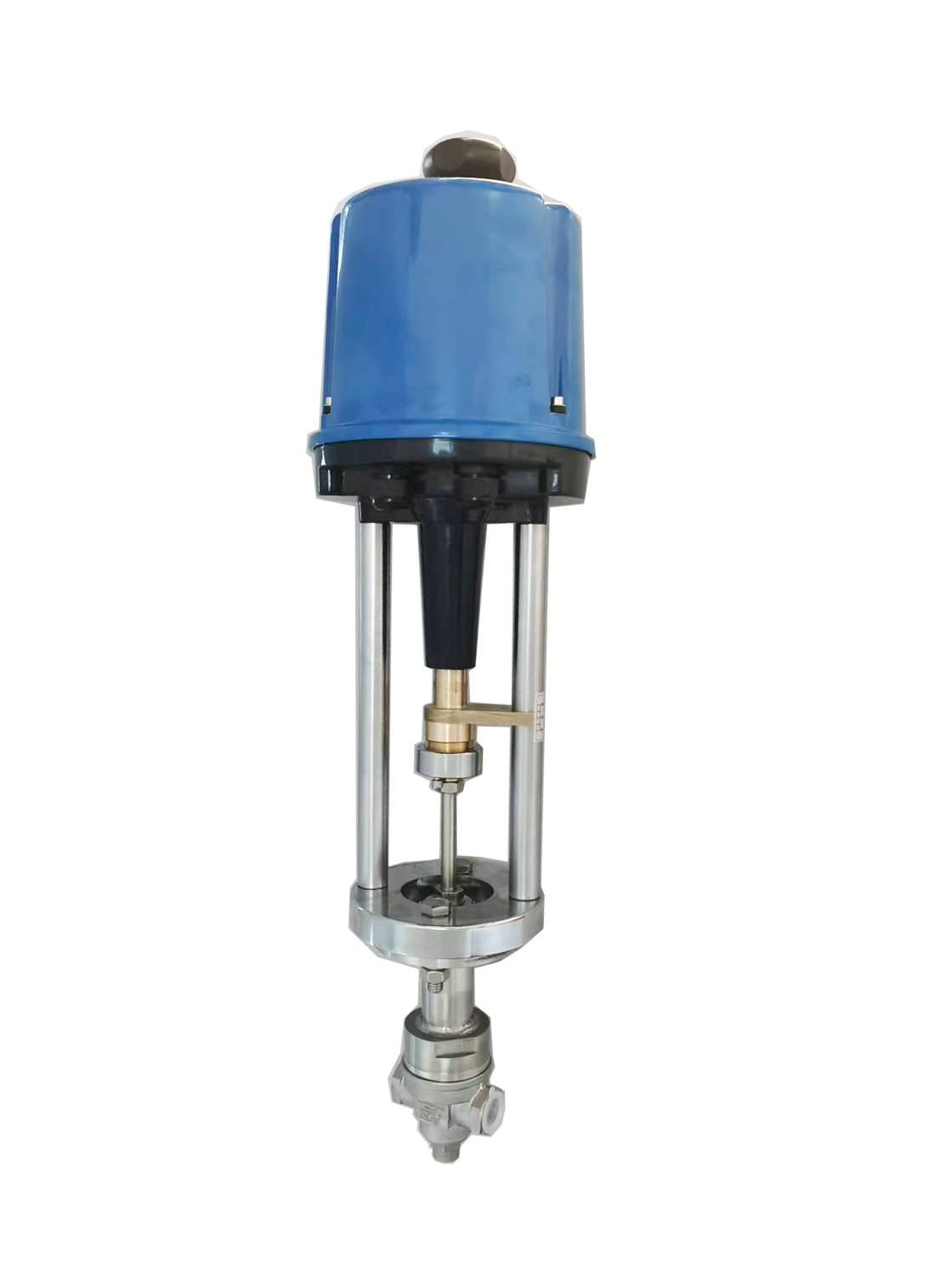

電動流量調節閥是電動執行機構和頂導向式直通閥體組成。具有結構緊湊、重量輕、動作靈敏、流量特性精確，可實現對流體介質的自動調節控制，精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數。廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。
電動流量調節閥是電動執行機構和頂導向式直通閥體組成。具有結構緊湊、重量輕、動作靈敏、流量特性精確，可實現對流體介質的自動調節控制，精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數。廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。
電動流量調節閥特點
1.可以接受控制系統輸入4-20mA DC電流信號，改變閥門開度位移，達到對流體介質的工藝參數精確調節控制
2、按作用模式可分；正作用：常開型K（當信號壓力增大時閥位向下位移），反作用：常閉型B（當信號壓力增大時閥位向上位移）.
3、可以采用平衡型閥芯，不平衡力小，操作穩定
4、通過改變閥芯形狀的設計；不同的閥芯窗孔形狀會得到不同流量特性值：等百分比（對數）性、直線性。
● 小口徑閥屬于精密定制產品
● 采用閥體結構多樣：單座結構，雙座平衡結構。
● 閥桿密封可選：填料密封、波紋管、PTFE膜結構（衛生級）
● 0.5%的電子控制死區

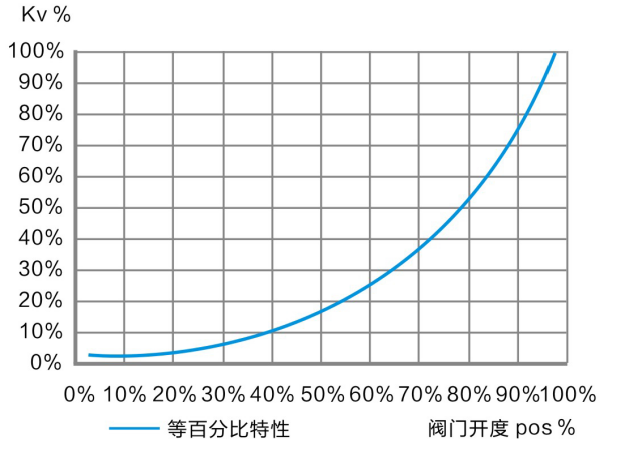

● 等百分比流量特性曲線。
● 高壓閥（PN64-PN400）采用（調節錐+迷宮式）設計，保證流量線性精度與多級降壓的技術難關。
| ? 閥門尺寸：口徑DN2-100mm |
| ? 配執行機構（氣缸）：φ80~125mm，膜蓋直徑98-500mm |
| ? 連接方式：可選*G螺紋3/8 *法蘭（GB-PN16/PN25）*卡套連接*焊接活接 |
| ? 壓力等級：PN63（耐壓）具體工作壓力（根據缸徑而定） |
| ? 流量特性：等百分比曲線（標準）線性OR 反等百分比曲線（定制） |
| ? 氣缸功能：單作用（常開OR常閉）雙作用 |
| ? 適用介質：酒精、燃料油、鹽堿溶液、有機溶劑、乳化液、氣體、蒸汽。 |
| ? 介質溫度：-10~180℃（標準） -30~250℃（定制） |
| ? 電控參數：供電24V/DC 控制信號：4~20mA 輸入輸出 |
| ? 閥體：閥桿304/316L（可選：哈氏合金 斯泰來合金） |
| ? 閥桿：304/316L （可選：哈氏合金 斯泰來合金） |
| ? 主密封（閥芯）：PTFE VS 316 OR 316 VS 316（可選：哈氏合金 斯泰來合金 蒙乃爾合金） |
| ? 填料：RPTFE |
| ? 氣缸：304 |
| ? 泄漏等級：CLASS V(硬密封) CLASS VI（軟密封） |
| ? 應用行業：航空、航天、實驗室、核工業、制藥、精細化工。 |
| 訂購指南 ORDERING INFORMATION | ||||||||
| 系列型號 | 材質 | 口徑 | 作用方式 | 壓力等級 | 流量特性 | 溫度 | 防爆要求 | |
|
EJ20電氣比例調節閥 |
L:316L S:304 B:Brass C:C276 T:TA2 W:WCB |
2 3 4 6 8 10 12 15 20 25 32 40 50 65 80 100 |
B:信號增加閥開 K:信號增加閥關 |
16:PN16 40:PN40 64:PN64 100:PN100 160:PN160 250:PN250 400:PN400 |
L:線性 Q:等百分比 F:快開 |
N:-20~80℃ H:-40~250℃ H1:-40~450℃ D:-40~-100℃ D1:-40~-190℃ |
Ex:防爆 NO:非防爆 |
|
