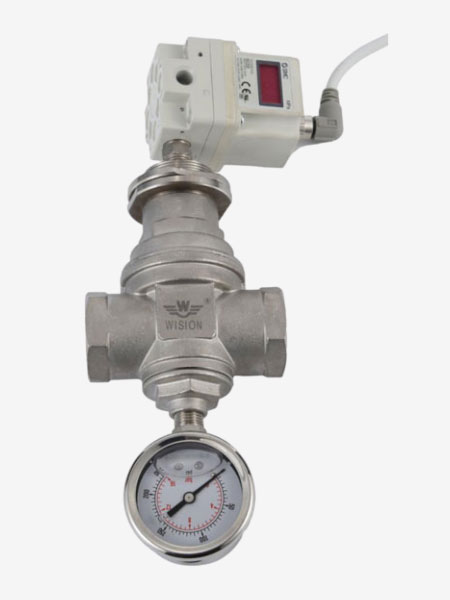

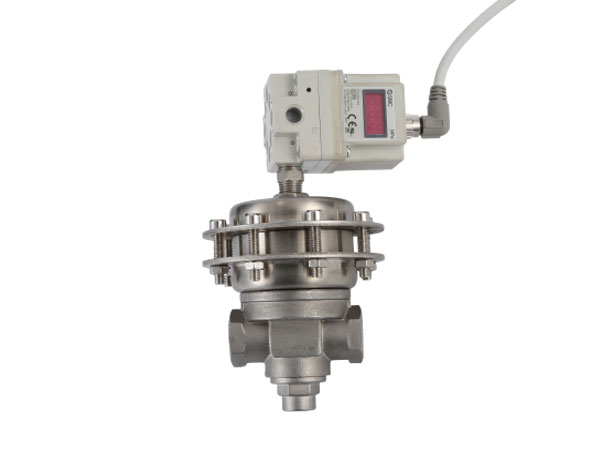

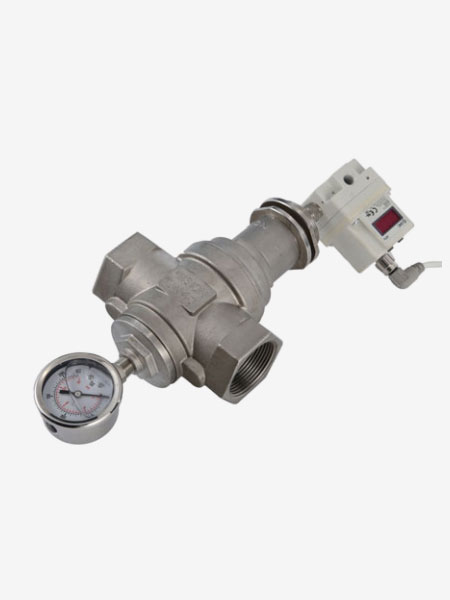

EARBT/EARBF平衡式系列電氣比例背壓閥，采用雙活塞平衡式結構，穩定閥前壓力，壓力控制更平穩，調節精度高，反應靈敏，用于液體和氣體管路。廣泛適用于高流通能力、高可靠性、壓力范圍寬、精度要求高的使用場合。
電氣比例閥背壓閥是根據控制電信號來調整背壓壓力的大小，控制閥前流體壓力。壓力在調節范圍內可任意調節，連續控制，實現背壓的連續、無級調節，可執行遠程控制、程序控制、電腦控制和PLC控制等多種控制方式，對于流體壓力需要遠程控制、精確控制的使用場合，特別適宜選用電氣比例背壓閥。
? 雙活塞平衡式結構
? 操作方便
? 維護成本低、維護周期長、裝拆簡便、閥座密封圈檢查簡單方便、維修備件少
? 控制性能優異：調節精度高，響應快，穩定性好
? 可以遠程控制，可電腦控制，PLC控制等多種控制方式
? 動作靈敏，精度高
| ? 調節控制范圍：1-4，4-8，8-12，12-16，16-22bar |
| ? 安全測試壓力：1.5倍的最大輸入壓力 |
| ? 適用溫度:-40℃至＋100℃（大于100℃可定制） |
| ? 泄漏率: 2×10-8 atm cc/sec He |
| ? CV值:2.6，4.1，6.6，11，13，17，75，80，120 |
| ? 供電電壓： DC24V ，DC12-15V |
| ? 輸入信號：DC4-20mA,DC0-20mA(匯式） DC0-5V, DC0-10V |
| ? 輸出信號：DC1-5V ,DC4-20mA(匯式） |
| ? 線性度：±1%F.S以下 |
| ? 靈敏度：±0.6%F.S以下 |
| ? 精度：±1%F.S以下 |
| ? 母 體： 316L，304，不銹鋼襯氟 |
| ? 上蓋： 304 |
| ? 閥 座:NBR，VITON，PTFE，PEEK |
| ? 彈簧：304 |
| ? 閥芯頂桿: 304，316L |
| ? O型圈： NBR，EPDM，Viton，PTFE，RPTFE |
| 型號 | 口徑 | 接口螺紋/法蘭 | CV值 |
|

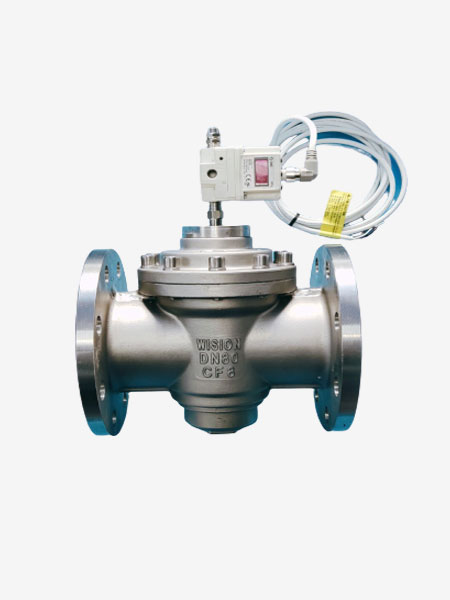

螺紋式背壓閥 EARBT 法蘭式背壓閥 EARBF |
DN15 | 1/2" | 2.6 |
| DN20 | 3/4" | 4.1 | |
| DN25 | 1" | 6.6 | |
| DN32 | 1-1/4" | 11 | |
| DN40 | 1-1/2" | 13 | |
| DN50 | 2" | 17 | |
| DN65 | 2.5" | 75 | |
| DN80 | 3" | 80 | |
| DN100 | 4" | 120 |
| 訂購指南 ORDERING INFORMATION | |||||||
| 系列 | 材質 | 螺紋接口 | 進口壓力 | 調節壓力 | 壓力表 | ||
|
EARBT螺紋電氣比例背壓閥 EARBF法蘭電氣比例背壓閥 |
L:316L S:304 CF:襯氟 |
1/2"(15) 3/4"(20) 1"(25） 1-1/4"(32) 1-1/2"(40) 2"(50) 2.5"(65) 3"(80) 4"(100) 其他可以定制 |
G:1Mpa D:2Mpa F:3Mpa |
G:1-4bar H:4-8bar K:8-12bar L:12-16bar M:16-22bar |
W:無壓力表 G:附壓力表 （MPa) P:附壓力表 （Psig/bar) |
||
