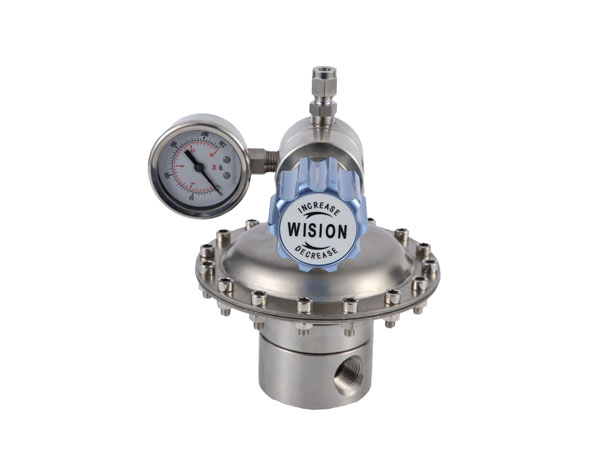

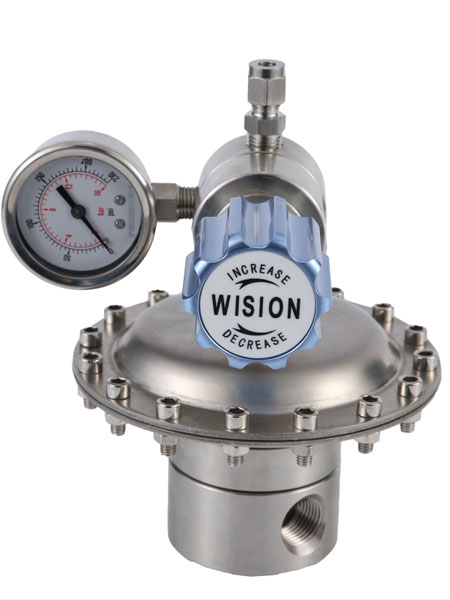

不銹鋼先導減壓器XRW12

XRW12中等流量系列先導減壓器，單級式膜片減壓結構，不銹鋼膜片壓力傳輸，輸出壓力穩定，適用于純凈氣體、標準氣體、腐蝕性氣體和液體等?？刹捎妹姘迨桨惭b，不銹鋼減壓器適用于實驗室、石油化學工業、測試設備等。

服務熱線： 021-60528933

在線咨詢

先導減壓器是通過調節減壓器的輸出壓力來控制主閥的閥后壓力，壓力在調節范圍內可任意調節，連續控制，實現閥后壓力的連續、無級調節，可以遠程控制、氣動控制等多種控制方式，閥后壓力受減壓閥輸出壓力的控制，可以相等，也可以按一定比例變化，氣控比率1：1到1:100。先導減壓器適用于流體壓力需要遠程控制、精確控制的使用場合。

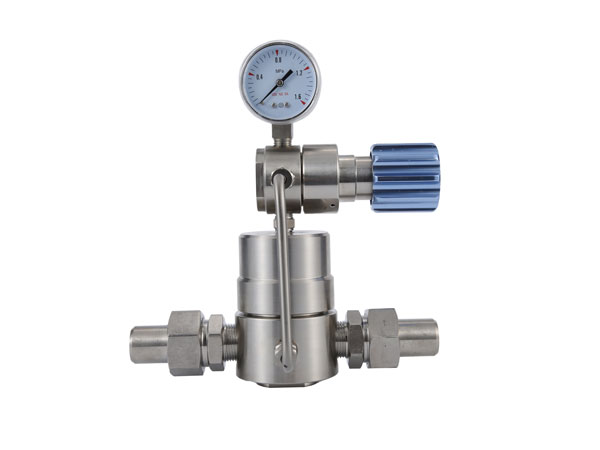

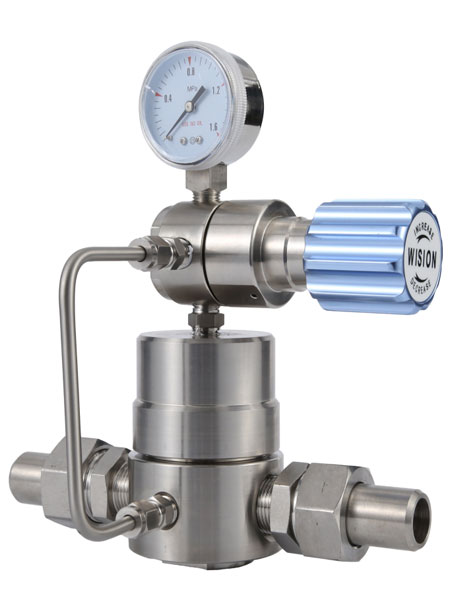

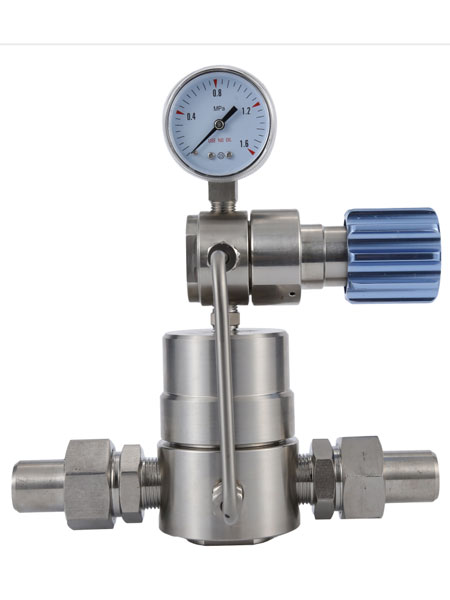

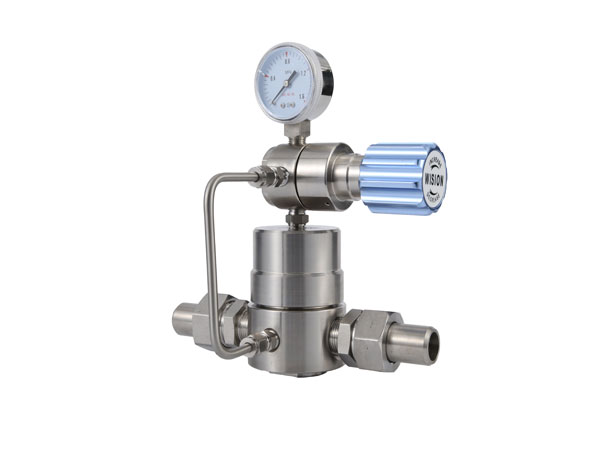

先導減壓器
先導減壓器
先導減壓器

設計特點Design features

●母體與膜片采用硬密封形式。

● 母體螺紋：3/8" NPT（F）、1/2" NPT（F）

● 可采用面板式或墻式安裝。

● 可以遠程控制，氣動控制等多種控制方式。

●壓縮空氣壓力0-7bar。

●動作靈敏，精度高。

●多種先導減壓閥可選擇。

特性參數Characteristic parameters

? 最大輸入壓力：500 , 3000 psig
? 輸出壓力：0～25, 0～50, 0～100, 0~125，0～250，0~400 psig
? 安全測試壓力：1.5 倍的最大輸入壓力
? 適用溫度:-40℃至＋100℃（大于100℃咨詢技術）
? 泄漏率:2×10-8 atm cc/sec He
? Cv 值: 0.6, 1.2
? 氣控比率1：1到1:100
? 線性度：±5%F.S以下
? 靈敏度：±3%F.S以下
? 精度：±5%F.S以下

產品材質Product material

? 母體:316L , Brass ,C276, TA2, 蒙乃爾400,不銹鋼襯氟

? 上蓋：304

? 膜片：316L C276

? 過濾網：316L(10μm)

? 閥座:PTFE,PEEK,Vespel

? 彈簧： 316L

? 閥芯頂桿：316L

流量曲線圖Flow curve

安裝尺寸圖Installation dimensions

母體孔位圖Matrix bitmap

訂購指南 ORDERING INFORMATION
系列型號	母體材質	母體孔位	輸入壓力	輸出壓力	壓力表	進氣形式	出氣形式	選項
	L	B	D	H	G	02	02	P
XRW12先導減壓器	L:316L S:304 B:Brass C:C276 T:TA2 M:Monel CF:襯氟	A B D G M	D:3000psig F:500psig	F:0-400psig G:0-250psig I:0-125psig K:0-100psig L:0-50psig L:0-25psig Q:30"Hg Vac-30psig S:30"Hg Vac-60psig T:30"Hg Vac-100psig U:30"Hg Vac-200psig	G:附壓力表（Mpa) P:附壓力表（psig/bar) W:無壓力表	02:3/8NPT(F) 03:3/8NPT(M) 04:1/2NPT(F) 05:1/2NPT(M) 12:3/8卡套接頭 13:1/2卡套接頭 91:1/4"VCR(F) 92:1/4"VCR(M) 92:1/4"焊接管其他接頭可供選擇	02:3/8NPT(F) 03:3/8NPT(M) 04:1/2NPT(F) 05:1/2NPT(M) 12:3/8卡套接頭 13:1/2卡套接頭 91:1/4"VCR(F) 92:1/4"VCR(M) 92:1/4"焊接管其他接頭可供選擇	P:面板式安裝 R:安全閥 ZR:自泄壓 SR:自卸壓帶回收口
