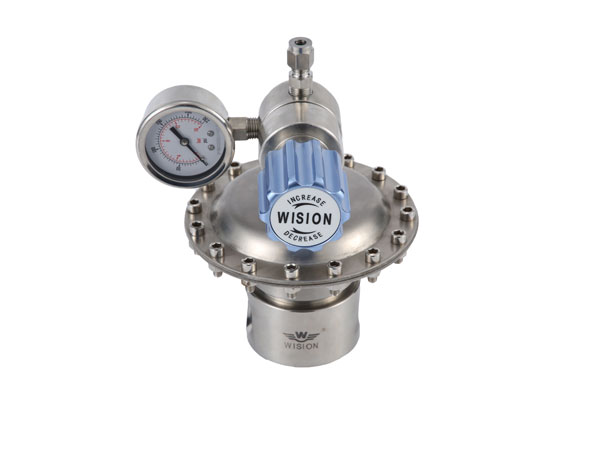

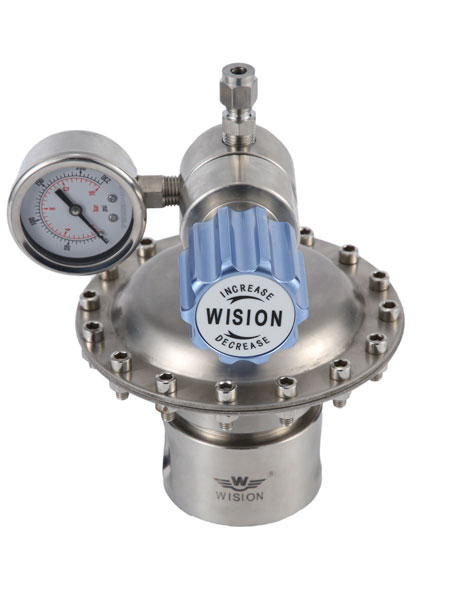

XRW41中高壓系列先導減壓器，采用活塞式減壓結構，輸出壓力穩定，主要用于高輸入壓力要求，最大壓力達6000 psig，適用于純凈氣體、標準氣體、腐蝕性氣體和液體等，可采用面板安裝，不銹鋼減壓器適用于實驗室、石油化學工業、氣體分析測試、流體控制，測試設備等。
先導減壓器是通過調節減壓器的輸出壓力來控制主閥的閥后壓力，壓力在調節范圍內可任意調節，連續控制，實現閥后壓力的連續、無級調節，可以遠程控制、氣動控制等多種控制方式，閥后壓力受減壓閥輸出壓力的控制，可以相等，也可以按一定比例變化，氣控比率1：1到1:100。先導減壓器適用于流體壓力需要遠程控制、精確控制的使用場合。
● 活塞式減壓結構。
● 母體螺紋：1/4" NPT（F），3/8 NPT（F）。
● 內設過濾網。
● 可采用面板式或墻式安裝。
● 可以遠程控制，氣動控制等多種控制方式。
● 壓縮空氣壓力0-7bar。
● 動作靈敏，精度高。
● 多種先導減壓閥可選擇。
| ? 最大輸入壓力：3000, 6000psig |
| ? 輸出壓力： 0~250， 0~500， 0~1500，0~3000 psig |
| ? 安全測試壓力：1.5 倍的最大輸入壓力 |
| ? 適用溫度： -40℃至＋100℃（大于100℃可定制） |
| ? 泄漏率：泡沫測試 |
| ? Cv值： 0.06 ,0.08 |
| ? 氣控比率1：1到1:100 |
| ? 線性度：±5%F.S以下 |
| ? 靈敏度：±3%F.S以下 |
| ? 精度：±5%F.S以下 |
| ? 母體：316L, Brass, C276, TA2, 不銹鋼襯氟 |
| ? 上蓋： 304 |
| ? 閥 座：PCTFE,PTFE,PEEK,Vespel |
| ? 彈簧：316L |
| ? 閥芯頂桿：316L |
| ? O形圈：Buna-N, Viton, PTFE, PEEK, UPE, 改性四氟乙烯 |
| ? 過濾網：316L (10μm) |
| 訂購指南ORDERING INFORMATION | ||||||||
| 系列型號 | 母體材質 | 母體孔位 | 輸入壓力 | 輸出壓力 | 壓力表 | 進氣形式 | 出氣形式 | 選項 |
|
XRW41先導減壓器 |
L | B | B | D | G | 02 | 02 | P |
|
L:316L B:Brass S:SS304 C:C276 T:TA2 CF::襯氟 |
A B D G J M |
B:6000psig D:3000psig |
D:0-3000psig E:0-1500psig F:0-500psig G:0-250psig |
G:附壓力表 （Mpa) P:附壓力表 （psig/bar) W:無壓力表 |
00:1/4"NPT(F) 01:1/4"NPT(M) 02:3/8"NPT(F) 10:1/8"卡套接頭 11:1/4"卡套接頭 12:3/8"卡套接頭 15:6mm卡套接頭 16:8mm卡套接頭 91:1/4"VCR(F)內螺紋 92:1/4"VCR(M)外螺紋 93:1/4"焊接管 其他形式接頭可供選擇 |
00:1/4"NPT(F) 01:1/4"NPT(M) 02:3/8"NPT(F) 10:1/8"卡套接頭 11:1/4"卡套接頭 12:3/8"卡套接頭 15:6mm卡套接頭 16:8mm卡套接頭 91:1/4"VCR(F)內螺紋 92:1/4"VCR(M)外螺紋 93:1/4"焊接管 其他形式接頭可供選擇 |
P:面板式安裝 R:泄壓閥 ZR:自泄壓 SR:自泄壓帶回收口 |
|
